Che cos’è un cavo flat?
Un cavo a nastro (detto anche cavo flat o piattina con terminazioni) è un cavo con molti fili conduttori paralleli tra loro sullo stesso piano. Il cavo risulta quindi essere largo e piatto.
I cavi a nastro (o cavi flat) sono generalmente utilizzati per il trasferimento di segnali elettrici digitali all’interno di computer, periferiche ad esso collegate e in molte altre apparecchiature operanti con segnali digitali.
Il metodo adottato per il fissaggio delle spine terminali è definito a perforazione di isolante.

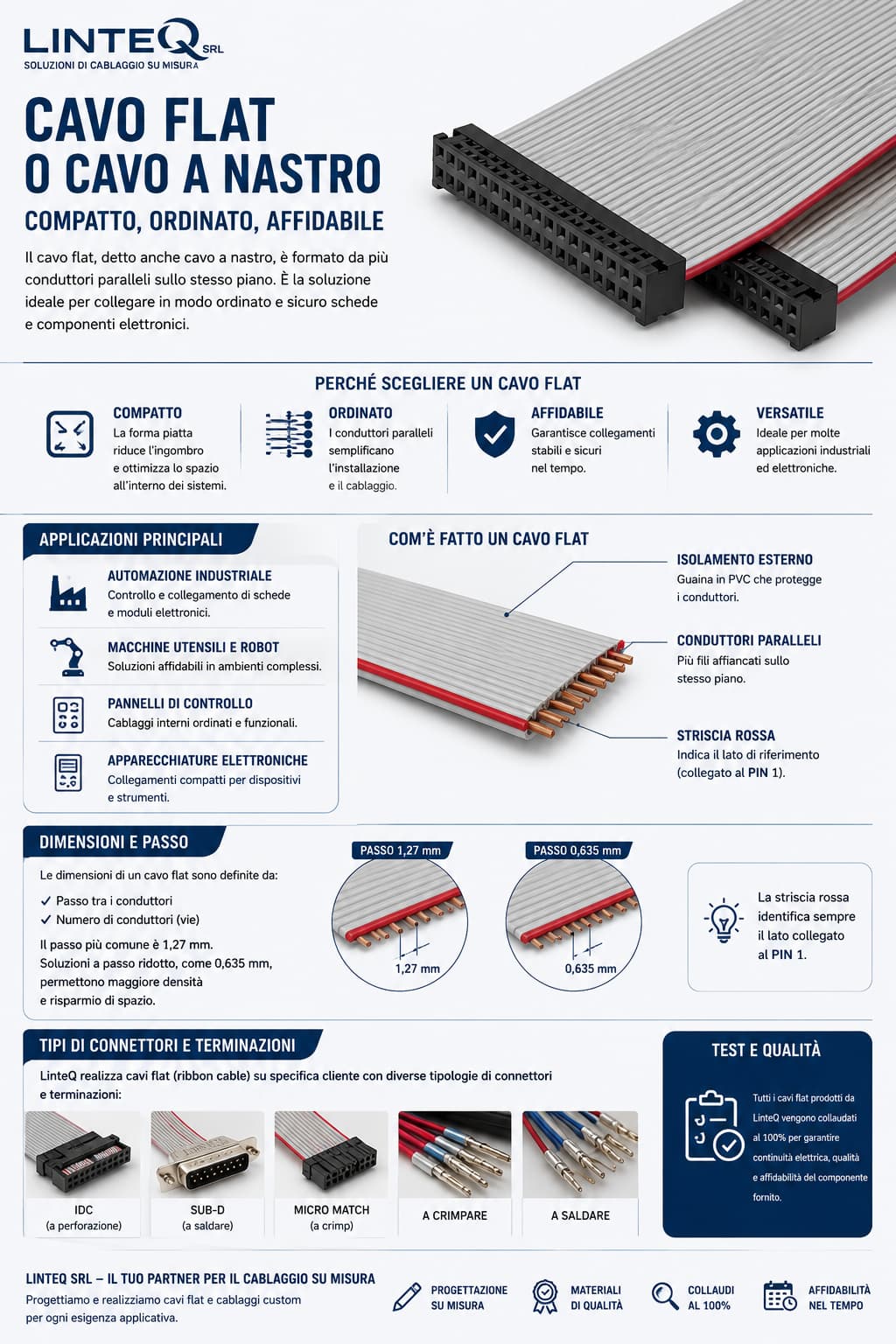

Nell’infografica seguente sono riassunti i principali elementi di un cavo flat: struttura piatta, conduttori paralleli, striscia rossa di riferimento, applicazioni industriali, tipologie di connettori e controlli qualità.
Per applicazioni industriali e professionali, la scelta del cavo flat corretto dipende da numero di conduttori, passo, tipo di connettore, ambiente di utilizzo e requisiti di affidabilità. LinteQ realizza cavi flat su specifica cliente con terminazioni IDC, Sub-D, Micro Match, a crimpare o a saldare.
Storia del cavo flat
Il cavo a nastro (o cavo flat) fu inventato nel 1956 dalla Cicoil Corporation, una società con sede a Chatsworth, in California. Gli ingegneri dell’azienda capirono come utilizzare un nuovo materiale, la gomma siliconica, per modellare un cavo piatto contenente più conduttori della stessa dimensione. Il cavo flat consentiva a aziende come IBM e Sperry / Univac di sostituire cavi voluminosi e rigidi con cavi a nastro sottili e flessibili.
Applicazioni Industriali dei Cavi Flat
I cavi flat trovano applicazione in numerosi settori industriali grazie alla loro flessibilità, compattezza e affidabilità. Sono ampiamente utilizzati in impianti di automazione industriale, dove consentono di collegare sensori, attuatori e sistemi di controllo con una gestione ottimale dello spazio e una riduzione dell’ingombro. Questi cavi sono fondamentali anche nel settore elettronico, per collegare componenti all’interno di apparecchiature come macchine utensili, robot industriali e pannelli di controllo. La loro capacità di resistere a vibrazioni e temperature estreme li rende ideali per ambienti difficili, garantendo prestazioni elevate e durature. Scopri di più sull’utilizzo dei cavi flat nelle applicazioni industriali su Automation World.
Codifica colori
Per ridurre il rischio di connessioni invertite, un lato del cavo a nastro (o cavo flat) è solitamente contrassegnato da una striscia rossa. Per convenzione, il bordo con la striscia è collegato al pin 1 sul connettore.
Questo metodo di identificazione va bene per i cavi che consistono semplicemente di due o più connettori IDC con ogni connettore che si collega a ciascun filo, ma è un po ‘meno utile quando singoli cavi o piccoli gruppi di fili devono essere terminati separatamente. Per facilitare l’identificazione di singoli conduttori in un cavo, è stato introdotto un cavo a nastro arcobaleno (ribbon cable), che utilizza un modello ripetuto di colori presi in prestito dal codice colore standard della resistenza (Marrone è pin 1 o pin 11 o pin 21, ecc. Rosso è pin 2 o pin 12 o pin 22, ecc. ).
Dimensioni
I cavi a nastro (o cavi flat) sono solitamente specificati da due numeri: la spaziatura o il passo dei conduttori e il numero di conduttori o modi. Il distanziamento di 0,05 pollici (1,27 mm) è il più normale, consentendo un connettore a due file con una distanza dei pin di 0,1 pollici (2,54 mm). La miglior soluzione salvaspazio è rappresentata dai cavi a nastro a passo 0,635 mm.
In base alla disponibilità di connettori standard, il numero di conduttori è solitamente limitato a pochi valori. Questi includono 4, 6, 8, 9, 10, 14, 15, 16, 18, 20, 24, 25, 26, 34, 37 , 40, 50, 60, 64 e 80. Il filo è solitamente filo di rame a trefoli, di solito 0,32, 0,20 o 0,13 mm2 (22, 24 o 26 AWG).
Connettori
Scopo principale dei cavi flat (o cavi a nastro) è consentire la terminazione di massa su connettori IDC appositamente progettati in cui il cavo a nastro viene forzato su una fila di contatti a forcella taglienti. La terminazione viene comunemente eseguita su entrambe le estremità del cavo, anche se a volte solo un’estremità sarà terminata con IDC, con l’altra estremità terminata in una normale connessione a crimpare o a saldare. Anche se a volte è possibile smontare e riutilizzare i connettori IDC, non sono progettati per consentire che ciò avvenga facilmente.
LinteQ
Realizziamo cavi Flat o Ribbon cable con connettori a perforazione, a crimpare o a saldare (come ad esempio IDC, Sub-D, Micro Match ) secondo le specifiche del cliente. Tutti i nostri cavi vengono collaudati al 100% per garantire il funzionamento e la qualità del componente fornito.
Sempre alla ricerca del miglioramento continuo, per offrire ai nostri clienti le migliori soluzioni tecniche, siamo leader nella produzione di cavi assemblati a nastro con passo da 0,635 mm, che presentano grandi vantaggi in quanto possono fornire soluzioni efficienti in termini di spazio per un’elevata trasmissione di dati.
Tutti i nostri cavi rispettano le normative CE per i prodotti elettronici.
👉 Contattaci ora e scopri come possiamo aiutarti a migliorare i tuoi processi produttivi
Per saperne di più, leggi ulteriori dettagli sugli standard dei cavi flat su IEEE Standards.
